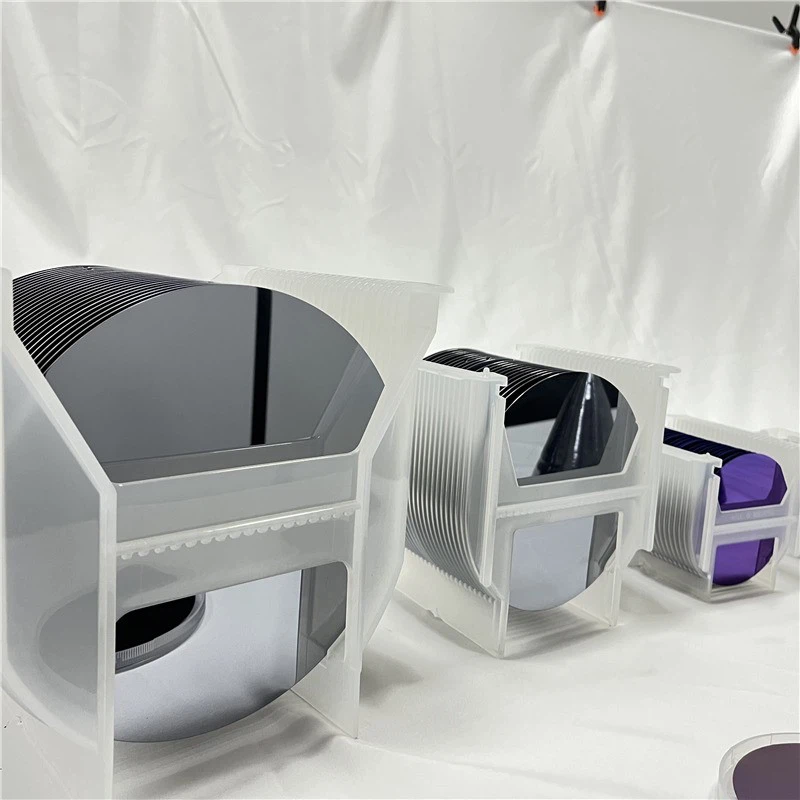

100 wafer di silicio
Nostro<100>I wafer di silicio sono progettati per soddisfare i requisiti di varie applicazioni di semiconduttori, dove le proprietà uniche del<100>l'orientamento dei cristalli è essenziale. Questi wafer offrono opzioni di personalizzazione complete, garantendo precisione e prestazioni elevate per esigenze di produzione avanzate.
- Consegna veloce
- Garanzia di qualità
- Servizio clienti 24 ore su 24, 7 giorni su 7
introduzione al prodotto
Panoramica del prodotto
Nostro<100>I wafer di silicio sono progettati per soddisfare i requisiti di varie applicazioni di semiconduttori, dove le proprietà uniche del<100>l'orientamento dei cristalli è essenziale. Questi wafer offrono opzioni di personalizzazione complete, garantendo precisione e prestazioni elevate per esigenze di produzione avanzate.
Caratteristiche principali
|
Orientamento del cristallo |
<100> |
|
Diametri disponibili |
2 pollici, 3 pollici, 4 pollici, 5 pollici, 6 pollici, 8 pollici, 12 pollici (dimensioni personalizzate disponibili) |
|
Gradi di qualità |
Prime / Test / Fittizio |
|
Metodi di crescita |
CZ (Czochralski) / FZ (zona flottante) |
|
Tipi di drogante |
Tipo P (boro), tipo N (fosforo, arsenico, antimonio) |
|
Opzioni di spessore |
275 μm, 380 μm, 525 μm, 625 μm, 775 μm, 925 μm, con spessori personalizzati disponibili |
|
Tolleranza sullo spessore |
Norma ± 25μm; Alta precisione ± 5 μm |
|
Intervallo di resistività |
0.001 a 100 ohm-cm |
|
Finiture superficiali |
P/E (lucido/inciso), P/P (lucido/lucido), E/E (inciso/inciso), G/G (macinato/macinato) |
|
Variazione dello spessore totale (TTV) |
Norma < 10μm; Avanzato < 5 μm |
|
Arco/Deformazione |
Norma < 40μm; Avanzato < 20 μm |
